鋁合金熱處理狀態(tài)代號及意義

鋁合金鑄件熱處理的目的是提高力學(xué)性能和耐腐蝕性能，穩(wěn)定尺寸，改善切削和焊接等加工性能。因為許多鑄態(tài)鋁合金的機(jī)械性能不能滿足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的鑄造鋁合金都要通過熱處理來進(jìn)一步提高鑄件的機(jī)械性能和其它使用性能，那么關(guān)于鋁合金熱處理，你要掌握哪些知識你都清楚嗎？

　　F自由加工狀態(tài)：適用于在成型過程中，對于加工硬化和熱處理條件特殊的產(chǎn)品，該狀態(tài)產(chǎn)品的力學(xué)性能不作規(guī)定（不常見）。

　　O退火狀態(tài)：適用于經(jīng)完全退火獲得最低強(qiáng)度的加工產(chǎn)品（偶爾會出現(xiàn)）。

　　H加工硬化狀態(tài)：適用于通過加工硬化提高強(qiáng)度的產(chǎn)品，產(chǎn)品在加工硬化后可經(jīng)過（也可不經(jīng)過）使強(qiáng)度有所降低的附加熱處理（一般為非熱處理強(qiáng)化型材料）。

　　W固熔熱處理狀態(tài)：一種不穩(wěn)定狀態(tài)，僅適用于經(jīng)過固溶熱處理后，室溫下自然時效的合金，該狀態(tài)代號僅表示產(chǎn)品處于自然時效階段（不常見）。

　　T熱處理狀態(tài)(不同于F、O、H狀態(tài)）：適用于熱處理后，經(jīng)過（或不經(jīng)過）加工硬化達(dá)到穩(wěn)定的產(chǎn)品。T代號后面必須跟有一位或多位阿拉伯?dāng)?shù)字（一般為熱處理強(qiáng)化型材料）我們常見的非熱處理強(qiáng)化型鋁合金后面的狀態(tài)代號一般是字母H加兩位數(shù)字，如1100 H14。

　　下面簡單介紹以下狀態(tài)代號的含義內(nèi)容。字母H后面一般跟兩位數(shù)字：第一位數(shù)字表示的就是加工硬化處理的方法。

　　第二位數(shù)字表示的就是材料所達(dá)到的硬化程度。

　　（H后面跟三個數(shù)字的情況不多，只有幾個。H111表示最終退火后又進(jìn)行了適量的加工硬化；H112表示適用于熱加工成型的產(chǎn)品；H116表示含鎂量≥4.0%的5***系合金制成的產(chǎn)品。）

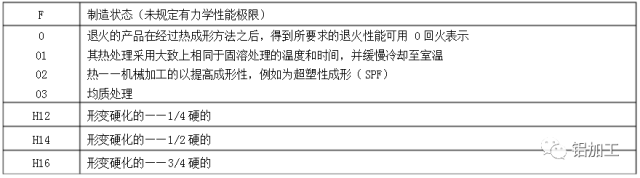

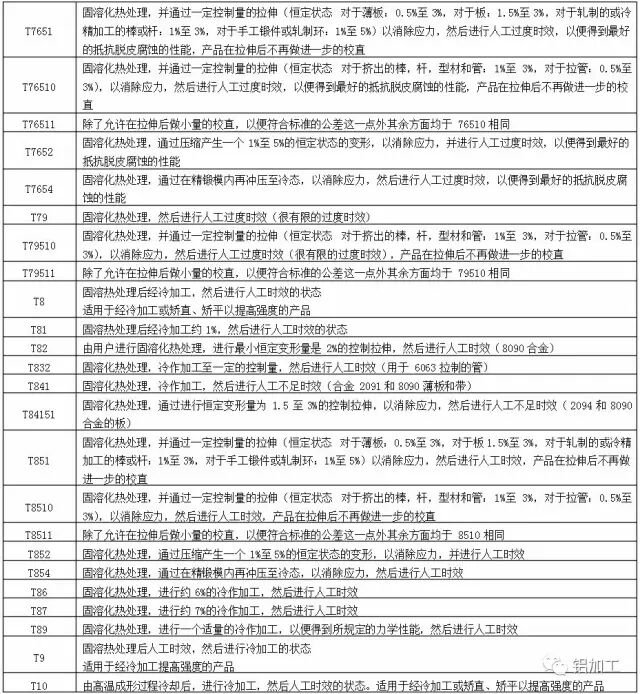

　　我們常見的熱處理強(qiáng)化型鋁合金后面的狀態(tài)代號一般是字母T后面添加0—10的阿拉伯?dāng)?shù)字，表示細(xì)分狀態(tài)（稱作TX狀態(tài)），看圖表了解更詳細(xì)的信息！（點擊圖片放大可查看大圖）
